事業案内

パネル

抜き加工

抜き加工

設備の能力を最大限に引き出す!

弊社の設備は、必ずしも最新鋭のものばかりではありません。しかし、金型を含め古くからある設備を熟知し、それを活かすことはどこにも負けません。職人の知恵と技術が紡ぎだす製品を一度手に取ってみて下さい。

設備

パンチ・レーザ複合機2台、パンチングマシン1台

  • パンチ・レーザ複合機2台、パンチングマシン1台
  • パンチ・レーザ複合機2台、パンチングマシン1台
  • パンチ・レーザ複合機2台、パンチングマシン1台

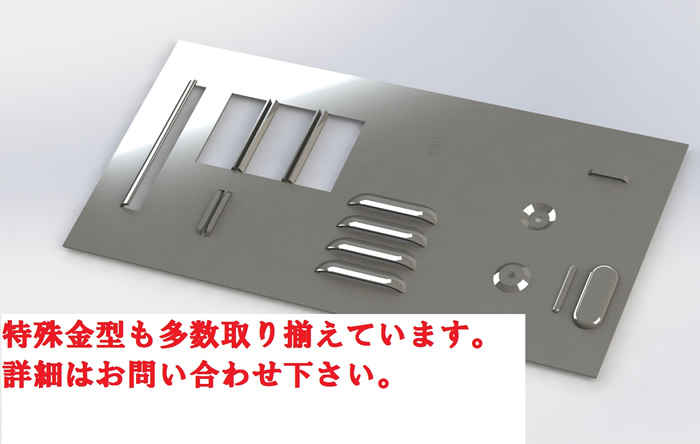

特殊金型

特殊金型も各種取り揃えています。

特殊金型

お問い合わせ TEL.075-591-0380

タップ加工

穴の内側に雌ネジを作る加工です。
NC自動タップ機を使い、M1.6~M6対応。NCプログラムにより自動で加工でき、加工忘れもありません。
※加工位置に注意、板金端面からの距離や曲げからの距離により加工不可、コストアップとなることがあります。

バーリング加工

平板に下穴をあけて円筒状にストレッチさせる加工です。
この加工を利用して、薄板に有効ねじ部を設ける為に使います。

  • バーリング
  • タップ
  t=0.8 t=1.0 t=1.2 t=1.6(1.5)
S h S h S h S h
M2.6×0.45 3.3 1.7 3.6 1.8
M3x0.5 3.7 1.8 4.0 2.0 4.3 2.2
M4x0.7     4.8 2.2 5.1 2.4 5.7 3.0
M5x0.8         6.0 2.8 6.6 3.2

加工限界

  • パンチ加工では板厚より小さい径の穴は開けられません。(レーザー加工なら可能)
  • 端面から穴までの距離、穴から穴までの距離は(板厚x2)以上が基準になります。
  • 純アルミはレーザー加工不可
